加氣板材生產線的鋼筋網籠制作工藝是很重要的生產環節，引用國外大型網片焊接技術結合我公司十多年的電阻焊機經驗設計。加氣板材生產線的網片焊接采用雙網片自動焊接機，可以將圓鋼盤料（冷拉、熱軌均可）自動加工后焊接成鋼筋網片的全自動專用焊機，具有通用性好，調整方便的特點?？蓾M足年產12萬立方米板材的鋼筋網片生產產能要求。網片步進機構采用 CNC 伺服電機控制，精確度高?？煞蛛x式放線盤，設計合理，換料快。更換網片規格縱筋間距以 50mm 遞增，縱筋間距規格調整通過打開或關閉氣缸的閥門來調整。網片規格調整方便（以 5 根縱筋調整到 4 根為例，調整時間約 3-5 分鐘就能完成）。加氣板材生產線的橫筋落料采用專利技術磁性甩料機構，速度快，效率高。電器均為原裝進口西門子、三菱提供，穩定可靠。人性化的控制界面，操作方便直觀、智能化程度高。

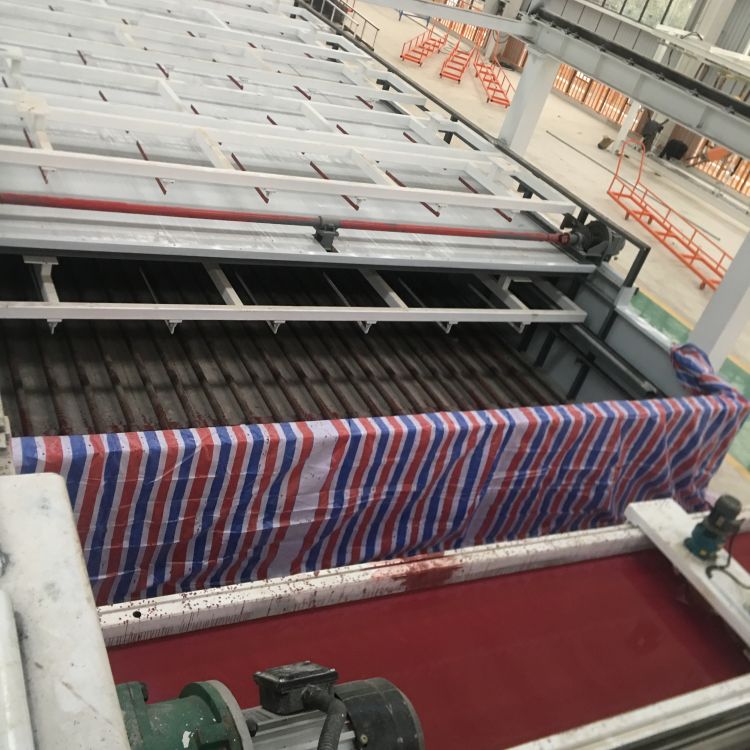

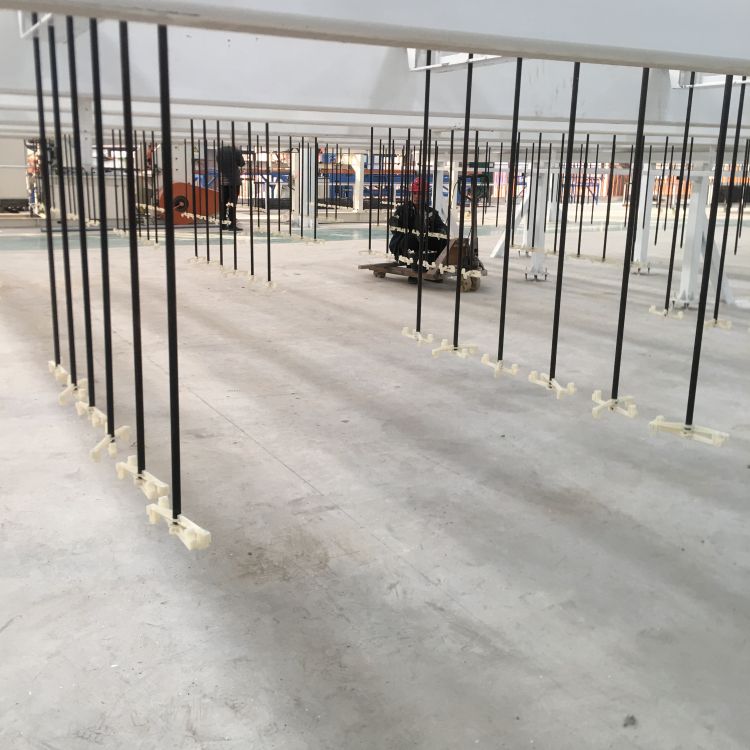

因為加氣板材生產線車間內濕氣較重，所以鋼筋網籠的防腐質量很關鍵，對于加氣板材的質量來說鋼筋網籠防腐不容忽視，加氣板材生產線的防腐浸漬攪拌槽由攪拌池、攪拌裝置及行走裝置三部分組成。攪拌池內盛放制備好的防腐液，攪拌裝置由2臺攪拌器組成，攪拌器旋轉對防腐液進行攪拌，行走裝置帶動攪拌器在整個攪拌池內往復運動，實現攪拌器對整個防腐池內防腐液攪拌。攪拌器采用擺線減速機傳動結構。行走裝置采用減速機兩端輸出帶動兩側對稱鏈條傳動結構，鏈條通過連接螺栓進行張緊。完成防腐后的網片和網籠整齊擺放等待組裝掛網，這一步可以同步實現網片和網籠防腐和塑料夾安裝和鋼制連接片掛網，降低勞動強度，提高效率。
加氣板材生產線的烘干箱均采用獨立式烘干箱，這樣網片焊接可以根據生產要求靈活進行多班或者單班生產。烘干室由網籠框架全自動行走輸送系統、暖氣烘干系統及土建三部分組成。網籠框架輸送系統包括支架及全自動行走鏈條驅動機構。暖體系統包括暖氣管道、散熱片及閥門部分。土建包括烘干室墻體、隔層、頂棚及兩端保溫簾，土建部分由甲方（招標方）負責。防腐完成后的網籠連同網籠框架放置于輸送機構行走鏈條上，鏈條帶動網籠框架在烘干室內運行，通過底部暖氣管道散熱進行防腐液烘干。

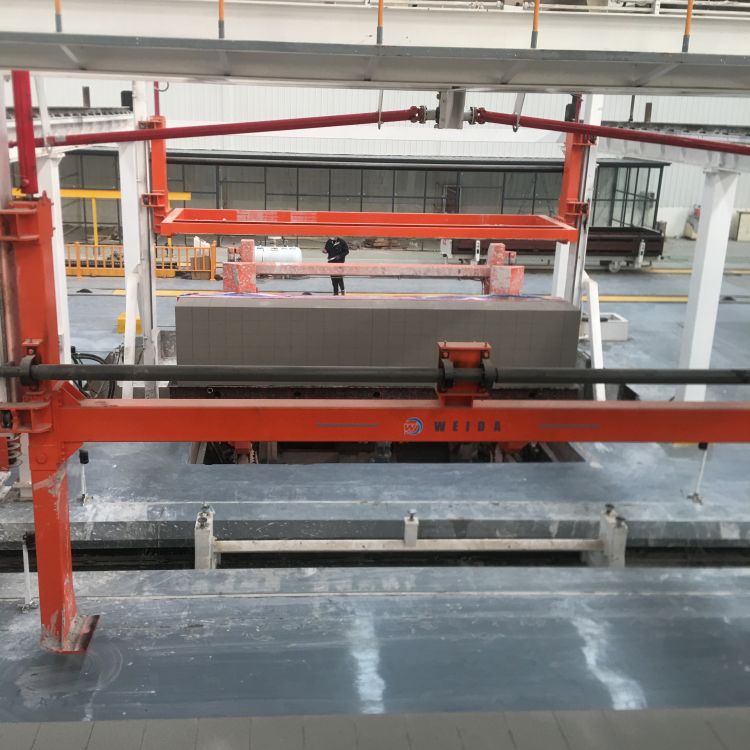

加氣板材生產線的插拔釬工段分為兩臺行車，行車采用導向輪形式，運行位置精度高。將拔完鋼釬的網籠框架和鋼釬吊運至平臺，經過鋼筋網籠制備組裝工段后，將防腐完成的網籠框架和鋼釬、網籠由插釬行車設備吊運至澆注好的?？蛏希瓿刹邂F定位等工作，然后模框進靜養室靜停養護。整個過程采用菱形架形式導向定位，?？蚨ㄎ痪雀撸灏吴F行車可以實現精確的側板定位和拔釬工作，能保證自動化的穩定性和精度。
加氣板材生產線的鋼筋網籠制作和精確拔釬循環操作的框架設計在靜養室及釜前預養室的屋面夾層上，夾層高度+2.60m，整個網籠框架循環區域可以實現全自動，掛網區域可實現遙控半自動，因為考慮到換鋼釬和清理鋼釬，可以實現點動控制，整個網籠框架循環走道，設計有緩存區域和分類存放區域，可以減少來回更換鋼釬和鞍架尺寸，節省時間，保證能快速生產，減少人為失誤造成的批量廢品率問題。
